Масло очищает воздух от крупных абразивных частиц, затем воздух проходит тонкую очистку сетчатом элементе (или капроновой набивке), смоченной в масле. Дно фильтра тоже покрыто топким слоем масла или солидола, так что в случае прохождения пыли через сетку она осядет на дно фильтра (рис. 31). Иногда спортсмены применяют сетчатые фильтры без масляной ванны. В этом случае очистка воздуха хуже, и чаще приходится промывать фильтр. Комбинированные воздушные фильтры в мотокроссе почти не применяются, но в особо пыльных условиях иногда целесообразна двойная фильтрация воздуха, чтобы уберечь двигатель.
1 J
Рис. 31. Инерционно-масляный воздушный фшштр: I — карбюратор; 2 — насадка; 3 — соединительная муф> та; 4 — выходной патрубок фильтра; 5 — козырек; 6 — сетчатая набника; 7 — крышка; 3 — иас.~о; О — корпус фильтра
Для всех систем и конструкций воздушных фильтров, применяемых на мотоциклах, основное требование — иметь наименьшую скорость потока воздуха, проходящего через фильтр. Это достигается большим объемом фильтра и большой площадью фильтрующей поверхности.
Кроме того, при установке воздушного фильтра нужно помнить, что расстояние между карбюратором и стенкой фильтра должно быть не менее двух с половиной диаметров диффузора карбюратора и диаметр соединительного патрубка—не менее диаметра карбюратора. Лучше всего, когда установлена специальная насадка на карбюратор, а она уже при помощи уплотнительной резинки соединена с воздушным фильтром (рис.
31).
Чтобы уменьшить потери мощности двигателя на больших оборотах, рекомендуется объем корпуса фильтра делать равным или большим двадцати объемов цилиндра
Уф > 20 Уц где Уф — объем фильтра;
Уц —объем цилиндра. На мотоциклах классов 250—750 см трудно разместить воздушный фильтр нужного объема, поэтому приходится устанавливать фильтры по имеющемуся месту, но все время стремясь к идеальному варианту.
КАРБЮРАТОР
Для получения больших мощностей берут площадь проходного сечения карбюратора,
23
равную 6,5 см на 100 см рабочего объема двигателя. Например: для двигателя с
рабочим объемом цилиндра 125 см нужен карбюратор с площадью проходного сечения 8,12 см2 (100 см3 + 25 см3)
6,5 — 1,52 = 8,12 см , что соответствует карбюратору с диффузором 32 мм Можно подсчитать диаметр диффузора карбюратора для любого класса мотоциклов.
32
Например: для 350 см = 53 мм, для 250 см = 45 мм. Мотоциклетных карбюраторов с 053 мм не существует, поэтому для такого случая необходимо применять два карбюратора или один автомобильный.
Практика использования двух карбюраторов на мотоцикле ИЖ-57 и других его модификациях подтверждает правильность пути по увеличению площади проходного сечения карбюратора (это два карбюратора 0 27,5 мм К-28Б). В мотокроссе обычно приходится занижать предельные возможности получения максимальной мощности, и это лишь потому, что требуется отличная приемистость и долговечность кроссовых двигателей. Все карбюраторы должны устанавливаться со специальной насадкой. В карбюраторе без насадки с малым закруглением у входа происходит отрыв потока газа от стенок и создаются сильные завихрения, которые уменьшают пропускную способность карбюратора и ухудшают наполнение цилиндра.
Карбюраторы, рекомендуемые для различных
Мотоциклов
50 см3 - К55, К36
125 см3 и 175 см3 — К.28 Б, К-194 028, К-195 0 30;
250 см3— К-194 0 32;
350 см3 и 500 см3 - МЦ 034.
Карбюратор с центральной поплавковой камерой имеет ряд преимуществ перед другими конструкциями. Хорошо зарекомендовали себя карбюраторы Ленинградского карбюраторного завода.
Карбюратор с центральной поплавковой камерой отлично работает при любых кренах мотоцикла, не «заливает» двигатель при падениях, легко защищается от попадания пыли, грязи и воды.
ВПУСКНОЙ ПАТРУБОК
При изготовлении или подборе впускного патрубка (рис.32) следует помнить и выполнять ряд обязательных требований, которые в значительной степени влияют на мощность и нужный режим работы двигателя.

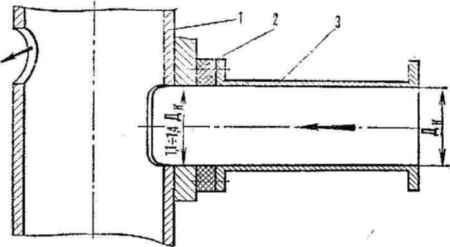

Рис. 32. Впускной патрубок: I—гильза цилиндра; 2 —теплоизолирующая прокладка; 3 —патрубок; Ди —днаметр диффузора-карбюратора
Длина впускного патрубка подбирается в зависимости от фазы газораспределения, диаметра диффузора карбюратора и предполагаемых максимальных оборотов двигателя. Основное правило: чем меньше фаза впуска и диаметр диффузора, тем короче впускной патрубок.
Нужная длина впускного патрубка подбирается путем установки и подбора длины дистанционных вставок между карбюратором и цилиндром. Обычно при доводке двигателя на испытательном стенде для данного двигателя подбирается наилучшая длина впускного патрубка. А потом для подобных двигателей изготавливаются патрубки, по длине соответствующие подобранному на стенде. Эту работу можно произвести в обычных дорожных условиях методом засечки времени при прохождении прямого отрезка трассы.
Правильно подобранная длина впускного патрубка дает возможность использовать
резонансные явления газового потока, что повышает коэффициент наполнения цилиндра,
т. е. использование давления столба воздуха во впускном патрубке.
Замечено, что более длинный впускной патрубок улучшает работу двигателя на низких
оборотах, а более короткий — лучше для больших оборотов. Для каждого двигателя
нужно подобрать оптимальную длину впускного тракта (от зеркала цилиндра до конца
насадки).
Внутренняя поверхность патрубка чисто обрабатывается и полируется до блеска. На кроссовых мотоциклах желательно устанавливать впускной патрубок под прямым углом к оси цилиндра.
Установка впускного патрубка под углом уменьшает эффективную площадь впускного окна.
Например: при установке впускного патрубка под углом 45°
F = 7,76 см х соб45° = 5,55 см2, т. е. 70,6% от
общей площади.
Такое расположение впускного патрубка невыгодно, хотя и дает более плавный поток по сравнению с патрубком, расположенным под углом 90°.
Иногда как исключение из-за конструктивных неудобств (низкая горловина картера и т. д.) приходится располагать впускной патрубок под некоторым углом к оси цилиндра. В этом случае всасывающее окно делают шире, сохраняя пропускную способность окна (рис. 33).
