страница - 28

магнитов следует изготовить из стали 40Х, термообработать их, хорошенько затянуть, предварительно смазав резьбу бакелитовым лаком или эпоксидной смолой, и аккуратно поставить шплинты. Гарантированная работа зажигания будет дополнена более плавной характеристикой двигателя и более высоким крутящим моментом. Лучшее опережение зажигания 3,8—4 мм до в. м. т. Бензин АИ-98 («Экстра»), масло МС-20 в пропорции 1:20.

Установленный заводом воздушный фильтр, единый для всех классов мотоциклов CZ, для двигателя CZ-360 недостаточен по пропускной способности и качеству очистки воздуха. Рекомендуется изменить конструкцию фильтра, изготовив новый корпус под два бумажных элемента или использовать фильтр, например, от «Москвича-412». Мотоцикл с рабочим объемом двигателя 400 см

В классе мотоциклов до 500 см правилами соревнований разрешается участие всех мотоциклов с рабочим объемом свыше 350 см Некоторые гонщики использовали расточенные двигатели 350 см . С развитием современной техники вождения мотоцикла по кроссу и массового строительства мотоциклов с двигателями 360 см некоторые фирмы и отдельные гонщики «сконструировали и построили специальные двигатели для участия в соревнованиях по мотокроссу в классе 500 см .

Для нового двигателя выбраны следующие параметры: диаметр цилиндра — 80 мм, ход

33

поршня — 80 мм, рабочий объем — 401,03 см , это на 40 см больше, чем у других, а главное, больший ход поршня, правда, немного увеличилась скорость поршня. Взяв за основу двигатель «Чезет-360», разобрали его, произвели замеры — ничего не получается без изменения картера двигателя. Коленчатый вал тоже не подходит. В «Чезет-360» все сделано точно. Желание использовать как можно больше стандартных деталей от базового двигателя ограничило полет фантазии. Из имеющихся в наличии деталей отобраны нужные. В план работы входило изготовление нового картера двигателя (его отливка, фрезеровка, расточка), изготовление нового коленчатого вала с более длинным шатуном, выносной маховик, изготовление новой гильзы цилиндра. Чтобы обеспечить простое и надежное зажигание, решено установить магнето. Для установки магнето пришлось изготовить специальный корпус-площадку. Вот и все работы. Изготовление модели нового картера двигателя, расчеты фаз газораспределения и пропускных площадей окон цилиндра, углы выхода продувки, выносной маховик и крепление магнето, расчет балансировки кривошипа заняли немного времени. К концу февраля 1969 г. новый двигатель собран и запущен. Первая осторожная проба на трассе кросса была ранней весной.

По следам продувки на поршне и головке цилиндра определили, что цилиндр плохо продувается рабочей смесью. Расширили продувочные окна, поправили углы выхода продувки, расширили выпускное окно. Собрали двигатель, снова проба — вроде неплохо, но не то, что нужно, хотя уже и лучше, чем контрольный «Чезет-360». Заменили на стандартном глушителе выход из обратного конуса. Машина пошла лучше, двигатель работает легче, мощность на малых оборотах больше. Установили другой глушитель — еще лучше, тяга по всему диапазону оборотов. При одинаковом передаточном отношении на двух мотоциклах пробовали старты, подъемы, выходы из поворотов. Увеличили передаточное отношение. Двигатель работал легко, не подсаживался на затяжных подъемах, с достаточной скоростью на прямых участках трассы.

Этот двигатель создали мастер спорта В. Строкань; специалист по холодной обработке металлов В. Погребняк — мастер спорта международного класса, член сборной команды


СССР, гонщик и испытатель; заслуженный мастер спорта СССР И. Григорьев -инженер-конструктор.

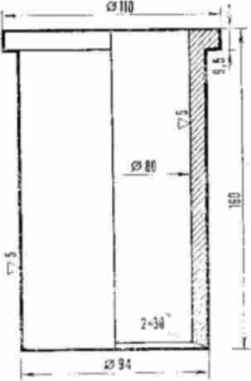

Были проведены следующие работы. Гильзу (рис. 112) изготовили из маслоты центробежного литья (от ГАЗ-69), термообработали.

Рис. tIJ. in.ii ы шииш.фэ аимГй-ir„n «100 см*

Замерили твердость Нв 280—290 ед. Прошлифовали наружный диаметр под запрессовку в рубашку цилиндра, разметили осевые линии и окна по развертке цилиндра. Предварительно профрезеровали окна, выпилили выходы продувки. После допиловки, многих изменений и доводки каналов получилась окончательная развертка цилиндра (рис. 113).

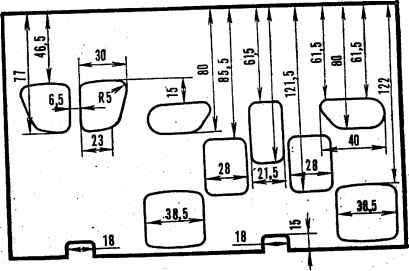

Рис. 113. Развертка цилиндра двигателя 400 см* Рубашку цилиндра использовали от однотрубного CZ-360». Подогнав окна по гильзе и изменив радиусы закруглений в продувочных каналах (на повороте потока) с радиуса 15 мм на радиус 20 мм, немного расширил входы в продувочные каналы на 3 мм по


периметру. После запрессовки гильзы прошлифовали цилиндр. Сняли фаски с острых кромок окон, чтобы не рубило компрессионные кольца.

Головка цилиндра использована от «Чезет-360». Немного увеличен объем камеры сгорания, но сохранена ее форма; довели геометрическую степень сжатия до 13,5. Детонация при работе не наблюдалась.

Поршень — цельнокованый диаметром 80 мм с двумя стальными хромированными кольцами С2-360. В поршне сделано отверстие 20 Х 25 мм со стороны впуска для выхода рабочей смеси в третий канал из-под головки поршня. Это мероприятие помогло охлаждать поршень и улучшить смазку подшипника верхней головки шатуна. Палец оставлен стандартный от С2-360 диаметром 18 мм.

Коленчатый вал был изготовлен новый, щеки диаметром 122 мм. Шатун, палец и сепаратор использованы от мотоцикла С2-300. Для установки игольчатого подшипника верхнюю головку шатуна пришлось расточить до диаметра 26 мм, запрессовать в нее каленую втулку и расшлифовать ее под диаметр 22 мм. Иголки верхнего подшипника диаметром 2 мм насыпные, по бокам головки шатуна две каленые шлифованные шайбы. Щеки коленчатого вала вместе с полуосями выточены из одной цельной болванки сталь 40Х, можно сталь 45. Расточка отверстий под палец нижней головки шатуна и балансировочных отверстий произведена на координатно-расточном станке (можно и на токарном). После сборки коленчатого вала его прошлифовали. Биение шеек вала и щек было 0,000—0,005 мм, перпендикулярность и параллельность осей 0,01 мм на 100 мм. Конусы на полуосях после шлифовки были притерты, надета моторная шестерня с сопряженными деталями и вынесен маховик, все в сборе проведено на биение. В связи с установкой магнето пришлось для его соединения и компенсации махового момента коленчатого вала, взамен статора магдино, изготовить выносной маховик и установить его на полуоси с правой стороны двигателя, материал сталь 45, можно и Ст. 3. Для крепления магнето изготовили специальный корпус-площадку, который закрыл выносной маховик. Очень много работы было с картером двигателя. По готовой деревянной модели в землю отлито несколько половинок картеров из сплава алюминия АЛ-6. Все отливки получились хорошие, правда, кое-где пришлось доваривать недоливы, раковин не было. Согласно эскизу на координатно-расточном станке произвели расточку отверстий под подшипники и валы. Причем сохранили все межцентровые расстояния двигателей «Чезет-360», так как КП, сцепление и все прочие детали от двигателя CZ-360 использованы без изменений. Одно отличие — кривошипная камера большого размера. Обрабатывался картер хорошо. Перпендикулярность и параллельность осей выдержаны до 0,01 мм на 100 мм длины. При сборке все детали КП, коренные подшипники и коленчатый вал стали на свои места без подгонки. Отрегулировали полное включение всех передач, собрали сцепление, все отлично работало. Впускной патрубок и карбюратор ИКОВ с диаметром диффузора 32 мм оставили без изменений, хотя он мал для 400 cм . Переделывать воздушный фильтр не было возможности. По ходу испытаний выпускную трубу пришлось изготовить новую (рис. 114).

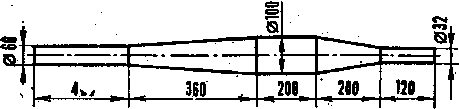

Рис. 114. Система выпуска двигателя 400 см*
