Для двигателей классов 250—350—500 см обычно диаметр роликов 3—4 мм, диаметр пальца 20—25 мм. В верхней головке шатуна устанавливают ролики диаметром 1,5—2 мм в сепараторе или без него, с обязательной фиксацией с двух сторон стальными калеными шайбами, ограничивающими сдвиги головки шатуна в бобышках поршня. Длина роликов равна ширине верхней головки шатуна, если они устанавливаются насыпью, и на 3—3,5 мм меньше ширины верхней головки, если они устанавливаются в сепараторе. Условия монтажа и демонтажа подшипника в сепараторе лучше. Щеки коленчатого вала.
Щеки коленчатого вала изготовляются заодно с полуосями. Материал щек: стали 40Х, ЗОХГС или 45. Наружная поверхность отверстия под запрессовку пальца нижней головки шатуна подкаливается на установке ТВЧ до 35—40 ед. и шлифуется до нужного размера.
Прессовая посадка пальца нижней головки шатуна является достаточной для сохранения жесткости коленчатого вала.

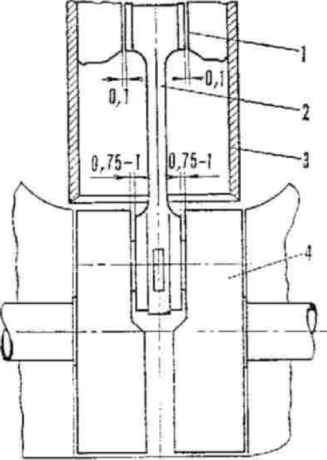

Во избежание разрушения отверстий в щеках во время сборки лучше всего скруглить концы пальца, а не снимать фаску в отверстиях на щеках маховиков. Все острые кромки на щеках скругляются, а щеки полируются. Всякий перекос пальца и отверстия нижней головки шатуна смещает шатун в одну сторону и на высоких оборотах ведет к разрушению подшипника нижней головки шатуна. С целью улучшения работы подшипника нижней головки шатуна шатун центруется в бобышках поршня, а на пальце нижней головки шатуна преднамеренно делается зазор между щеками и шатуном до 1.5—2.5 мм с тем, чтобы не было задевания шатуна о щеки коленчатого вала (рис. 47).
Pile, i? Цонгрозла шагун»: — стальные maii; 2 —шатун: 3 порше»ь; 4 — кол енч aТыл зал
Небольшие сдвиги сепаратора и роликов не вызовут серьезных осложнении и не дадут сильного нагрева подшипника.
Биение шеек щёк коленчатого вала допускается до 0.01 мм.
Следует предусмотреть радиальные и торцевые зазоры между щеками коленчатого вала и стенками кривошипной камеры, чтобы при возможных смещениях, биениях коленчатого вала и нагреве кривошипной камеры не происходило касания и затирания щек о стенки, так как это снижает обороты и мощность двигателя. При малых боковых зазорах между коленчатым валом и стенками кривошипной камеры имеют место большие гидравлические потери, а это нежелательно. Уплотнение шеек коленчатого вала.
Для уменьшения потерь на трение в местах уплотнения шеек коленчатого вала эти места на шейках особо тщательно полируются. Снятие пружинок с уплотнительных сальников не всегда обеспечивает нормальную работу уплотнений и поэтому их просто нужно немного ослабить, но не снимать совсем. Предельное снижение потерь на трение в этой паре достигается путем тщательной подгонки предварительного натяжения пружинок и площади контакта резинового уплотнения с шейкой коленчатого вала. Наилучшее уплотнение достигнуто при применении двух гребенчатых сальников от мотоциклов ИЖ-11К, ИЖ—«Юпитер-3».

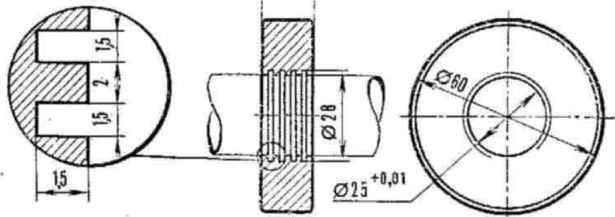

Применение лабиринтных уплотнений (рис. 48) может иметь место на новых двигателях, где нет биения шеек коленчатого вала, и коренные подшипники находятся в отличном состоянии.
17 (по месту)
Рис. 48. Лабирштю* уплотнение дли цапф коленчатого зала
Уплотнение типа «лабиринт» чаще всего устанавливается со стороны коробки передач, между двумя подшипниками, имеет хорошую смазку и работает долго и надежно. В новых двигателях смазка подшипника со стороны магнето тоже осуществляется маслом коробки передач.
Поэтому оправдана установка одного лабиринтного уплотнения со стороны кривошипной камеры и сальника с другой стороны подшипника. Подбор и установка коренных подшипников коленчатого вала
Следует уделять большое внимание коренным подшипникам коленчатого вала, обычно шариковым, реже роликовым. Не надо спешить ставить новый подшипник, прежде проверить легкость его вращения. Ставить на двигатель надо бывший в работе подшипник, который тщательно осмотреть, проверить легкость его вращения, чистоту беговой дорожки, шариков (роликов), целостность сепаратора. После установки в картер снова проверить легкость его вращения, и так с каждым подшипником. В случаях затруднения вращения постучать по подшипникам, чтобы они сели на место. На окончательно собранном картере двигателя коленчатый вал без поршня должен при нажатии пальцем на верхнюю головку шатуна сделать свободно два-три оборота. В таком случае сборка считается правильной. Контроль шатуна.
После каждой переборки двигателя, поломки поршневых колец, заедания или стука поршня в головку цилиндра и т. д. надо проверить соосность, перпендикулярность и параллельность осей верхней головки шатуна. В случаях небольшого изгиба шатуна его можно рихтовать и подогнуть до нормы.
Для проверки параллельности оси втулки верхней головки шатуна верхней плоскости картера двигателя необходимо изготовить специальную шлифовальную оправку, плотно входящую в отверстие в верхней головке шатуна.
Повернув коленчатый вал в н. м. т. до касания концов оправки плоскости картера (рис.
49),
