Рис. 49. Схема проверки параллельности оса верхней головки шатуна я верхней плоскости картера: 3—верхняя головка шатуна; 2— оправка; 3 —верхняя плоскость кар. тера
проверить одновременность прилегания стержня на уровне продувочных каналов, при покачивании шатуна в обе стороны зазор до плоскости должен быть одинаков. Балансировка коленчатого вала.
Простейшая, но вполне удовлетворительная балансировка коленчатого вала производится по эмпирической формуле: Х = А(0,45 - 0,6) + В(0,45-0,6) - В, Где, А = вес поршня + вес пальца + вес поршневых колец + вес стопорных колец + вес шайб + вес подшипника; В — 0,336 от веса головки шатуна (рис. 50).
WWW

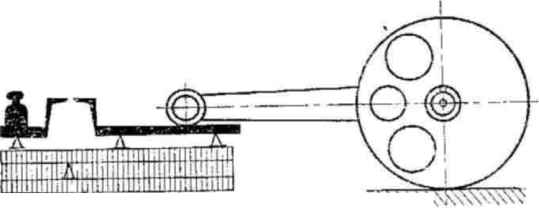

Рис. 50. Схема в?.Н11пмп.1нтт шатун-
Производя простейшие вычисления, получим чистый вес балансировочного груза X.
Например:
Вес поршня =140 г
Вес пальца = 30 г
Вес колец =5 г;
Вес стопорных колец =1 г;
В = 168 : 0,336 = 50 г;
X = 176 • 0,5 + 50 • 0,5 — 50 = 53 г. Получив нужный балансировочный вес, установить коленчатый вал на балансировочные ножи или призмы, или во вращающиеся центры. Подвесить балансировочный груз к головке шатуна (рис. 51).
Рис. 51. Схема уравновешивания котенчатого нала: 1 — вращающийся центр; 2 — коленчатый вал; 3 —балансировочные груз
Путем снятия металла (высверливания) из щек коленчатого вала у нижней головки шатуна добиться статического равновесия. Коэффициент балансировки К = (0,45-Ю,6) выбирается в зависимости от ожидаемых под нагрузкой оборотов двигателя). Например, для оборотов коленчатого вала 6000—6500 об/мин этот коэффициент берется равным
0,5.
Чем выше обороты коленчатого вала, тем коэффициент балансировки берется большим (для n =8000 об/мин, К = (0,55 — 0,57).
Произведя один раз статическую балансировку коленчатого вала на картере двигателя, записать балансировочный вес, он же вес поршня в сборе. При последующих сменах поршня его вес подгонять под балансировочный вес коленчатого вала. Выносной маховик балансируется отдельно, а общая балансировка проверяется в сборе. Надев выносной маховик на конус шейки коленчатого вала и хорошо затянув гайку крепления, проверить балансировку. При неправильной балансировке двигателя появляется вибрация.
КАРТЕР ДВИГАТЕЛЯ
Картер двигателя должен быть целым (без трещин, раковин, обрывов ушек крепления, вмятин) с соосными и неразбитыми отверстиями под подшипники валов, с хорошими резьбами под болты затяжки и крепления деталей, с ровными, притертыми плоскостями разъема половинок и горловины.
Уплотнительные прокладки картера рекомендуется смазать тугоплавким солидолом, смазкой I—13 и др. Не оправдано применение для этой цели нитрокраски и бакелитового лака, так как при разборках спортивного двигателя очистка и подготовка плоскостей разъёма доставляет много хлопот.
Наружную поверхность картера двигателя желательно покрасить в черный цвет для лучшего охлаждения. Все стенки кривошипной камеры полируются, острые кромки закругляются.
Перепускные каналы. Рабочая смесь, попав через впускное окно в картер двигателя после предварительного сжатия, направляется в перепускные каналы. На спортивных высокофорсированных двигателях последних лет широкое применение нашла новая схема трех-четырех - и пятиканальной продувки.
Скорость газа, проходящего через перепускные каналы, очень высока, и важно, чтобы продувочные каналы оказывали минимальное сопротивление по всей длине. Основное правило для любого перепускного канала — сечение входа в перепускной канал должно быть примерно в два раза больше, чем сечение выхода из перепускного канала (рис. 52).
к
3
в-а
CD
GJ
соотношений хапала: I —
Рис. 52 Oimuxiniioc ралмероо проауночиого наружная стенка: 2 — внутренняя стенка: 3 — Яоковые степкп <i.»p*2 аая и знания); S —ЗЛсв&З* :э»!смпг! кпита
Все радиусы закруглений в перепускных каналах желательно делать плавными, особенно на выходе в цилиндр. Внутренний радиус поворота колен устанавливается примерно равным 20 мм, это лучший минимальный радиус. Наружный радиус колен делают равным 80 % от суммы внутреннего радиуса и высоты сечения выхода. Это обеспечивает минимальное сопротивление потока при изменении направления. В нижнем колене сечение входа равно сечению выхода, но можно делать большим сечение входа. Полное совпадение продувочных каналов в цилиндре и картере обязательно. Нужно также следить, чтобы продувочные каналы были на одном уровне с наружным диаметром щек коленчатого вала.
Если каналы в картере стандартного исполнения оказываются ниже щек коленчатого вала, то, во избежание нежелательных завихрений, каналы нужно поднять до нужного уровня путем наварки или заполнения эпоксидной смолой с алюминиевым порошком или зачеканки медью, свинцом. Для гарантии накладки нужно закрепить дополнительно двумя-тремя винтами М3 х 0,5 к картеру. Все тщательно зачистить и заполировать. Большое влияние на работу двигателя, на его мощность оказывает направление потока смеси на выходе из перепускного канала.
При продувке цилиндра рабочей смесью продувочный поток должен отвечать двум основным требованиям:
а)максимально очищать цилиндр от остатков продуктов сгорания;
б)обеспечивать минимальные потери свежего заряда в выпускную систему.
