страница - 23
ЧАСТЬ 4. НАСТРОЙКА МОТОЦИКЛА
ГЛАВА 15. НАСТРОЙКА ПОДВЕСОК
Правильные настройки подвесок - залог быстрой и безопасной езды. Не важно, насколько именитый производитель изготовил вашу вилку или задние амортизаторы, они нуждаются в настройке, чтобы раскрыть весь свой потенциал. пТеорию подвесок мы рассмотрели в главе 3. Давайте посмотрим, как эти знания можно применить на практике. Следуйте моим советам, и вы сможете существенно улучшить управляемость байка.
Настройка просадки в статике
Для начала нужно измерить просадку, чтобы понять, подходит ли вам коэффициент жесткости пружин. Она измеряется, когда водитель сидит на мотоцикле. Если вы пробовали измерить просадку раньше, то наверняка заметили, что несколько измерений, сделанный подряд, дают разные значения, даже если вы ничего не меняли в настройках. Причиной этого эффекта является внутреннее трение в подвесках. К счастью, Пол Тид из Race Tech разработал метод измерения, позволяющий обойти этот эффект. Все величины я буду давать в метрической системе. Давайте начнем с измерения просадки задней подвески.
Задняя подвеска

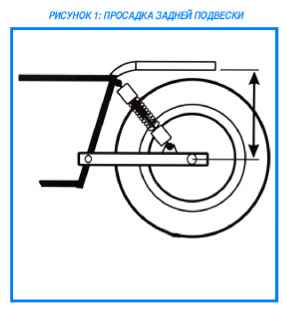

Шаг 1. Оторвите заднее колесо от земли, чтобы подвеска полностью вытянулась. Если у байка нет центральной подставки, попросите друзей помочь вам в этом. Измерьте расстояние от оси заднего колеса до какой-нибудь точки рамы. Старайтесь расположить линейку или рулетку как можно ближе к вертикали. Полученное число назовем L1. Запишите его в специальную форму (см. рисунок)
Шаг 2. Снимите байк с подставки и сядьте на него. Попросите товарища подержать байк спереди, чтобы он не упал. Второй товарищ должен надавить на байк сзади, чтобы подвеска просела примерно на 25 мм, и отпустить его, чтобы подвеска медленно разжалась. Главное - делать все плавно, не прыгать на подвеске. Потом следует измерить расстояние от оси до той же точки рамы. Это число назовем L2.
Шаг 3. Теперь нужно сделать то же самое, но потянуть зад байка вверх, примерно на 25 мм. Отпускать нужно плавно, не прыгать, потом измерить расстояние между теми же точками. Получим число L3.
Шаг 4. Если бы в система не было трения, то числа L2 и L3 были бы равны. Чтобы найти просадку, нужно вычислить среднее арифметическое и вычесть его из значения, полученного при полностью разжатой подвеске. Просадка = L1 - (L2+L3)/2
Шаг 5. Настройте предварительное поджатие пружин задней подвески. На некоторых моделях для этого требуется специнструмент. Просадка гоночного байка должна лежать в пределах 25-30 мм, дорожного -30-35 мм. Если просадка больше, нужно увеличить преднатяг, если меньше - уменьшить. Не стоит сильно затягивать дорожный мотоцикл, иначе подвеска не сможет справиться с неровностями на улицах.
Если вы установили преднатяг на максимум, но просадка все равно слишком большая, значит нужны более жесткие пружины. Если же преднатяг полностью ослаблен, а просадка остается маленькой, значит нужны пружины помягче.
Передняя подвеска
РИСУНОК 2: ПРОСАДКА ПЕРЕДНЕЙ ПОДВЕСКИ
Просадка передней подвески измеряется аналогично задней.
Шаг 1. Полностью вытяните вилку и измерьте расстояние между пыльником и траверсой (для перевернутых вилок - между пыльником и отливкой, которая удерживает ось колеса). Получено число L1.
Шаг 2. Сядьте на байк. Пусть один товарищ удерживает его вертикально сзади, а второй медленно переднюю вилку и медленно ее отпустит. Снова измерьте расстояние между теми же точками. Это L2.
Шаг 3. Пусть товарищ вытянет вилку вверх и медленно отпустит. Расстояние, измеренное между теми же точками, даст L3. Поскольку передняя вилка имеет большее внутреннее трение, разница между L2 и L3 будет больше, чем в случае задней вилки.
Шаг 4. Просадка передней вилки вычисляется по той же формуле, что и для задней подвески. Просадка = L1 - (L2+L3)/2
Шаг 5. Если вилка вашего мотоцикла не имеет регулировки преднатяга, используйте для настройки внутренние проставки разной длины. Просадка дорожного мотоцикла должна составлять 25-30% от полного хода вилки, что составляет примерно 30-35 мм. Для гоночных байков эта величина 25-30 мм. Такой метод измерения просадки позволяет не только учесть внутреннее трение системы, но и деформацию сальников и пыльников.
Чем больше разница между L2 и L3, тем больше трение системы. Хорошие задние подвески дают разницу около 3 мм, плохие - в пределах 10-ти. Для хороших вилок разница составляет 15 мм, плохие выдают до 40. Все, что больше, подлежит переборке или замене.
Варьирование просадки по отдельности спереди и сзади сильно влияет на управляемость. Большая просадка спереди и меньшая сзади заставляет байк охотнее поворачивать. Меньшая просадка спереди и большая сзади увеличивает устойчивость. Кроме того, увеличение просадки уменьшает начальное сопротивление сжатию, хотя оно в большей степени зависит от коэффициента упругости пружины. Гонщики уменьшают просадку, чтобы увеличить клиренс, кроме того, байк с меньшей просадкой лучше ведет себя при интенсивном торможении или разгоне.
Хочу подчеркнуть, что все числа, приведенные выше, не более чем мои рекомендации. Вам может понравится поведение мотоцикла с другими величинами. На поведение мотоцикла влияет манера езды, тип байка и шин, на нем установленных, дорожные условия, геометрия шасси, вес и персональные предпочтения, так что не бойтесь экспериментировать и искать свои собственные настройки.
Проблемы с подвеской и их решения
Измерение просадки в статике Задняя подвеска
Шаг 1Подвеска полностью ра-зжэтэL1:
Шаг 2Водитель в седле, сжать, отпуститьL2.
Шаг 3Водитель в седле, поднять, отпуститьL3:
Просадка - L1 - (1 2 + 1 3)/2
ПРОСАДКА:
Да иные для регулировки
Перемещение | % от хода подвести | |
Кроссовые | 95-100 мм | 30-33% |
Кроссовые до SO сс | 75-S0 мм | |
Дорожные | 30-35 мм | 23-3396 |
Гоночные | 2.5-30 мм | 23-27% |
Оценка внутреннего трения системы (L3-L2):
Подвеска в хорошем состоянии - 3 мм Подвеска в плохом состоянии =10 мм
Передняя подвеска
Шаг 1 Подвеска полностью разжатаL1
Шаг 2 Водитель в седле, сжать, отпуститьL2
Шаг 3 Водитель в седле, поднять, отпуститьi з
Просадка = LI - (L2+L3V2 ПРОСАДКА:
Данные для регулировки
Перемещение | от яода подвески | |
Кроссовые | 75-65 мм | 25-23% |
Кроссовые до 30 сс | 55-70 мм | 25-28% |
Дорожные | 30-35 ММ | 2в-зз% |
Гоночные | Z5-30 мм | 23-2796 |
Оценка внутреннего трения системы {L3-L2};
Подвеска в хорошем состоянии = 1 5 мм Подвеска в плохом состоянии - 40 мм
Проверка пружин
Измерьте свободную просадку, то есть уменьшение клиренса под весом самого байка
Кроссовые | 15-20 мм |
Кроссовые до 30 сс | 10-20 мм |
Дорожные | 0-5 мм |
Гоночные | 0-5 ММ |
Если просадка выставлена правильно, а свободная просадка меньше указанной величины, то следует установить более мягкие пружины
Если просадка выставлена правильно, а свободная просадка больше указанной величины, то следует установить более жесткие пружины
