Сам водитель тоже влияет на аэродинамику, заполняя собой пространство между обтекателем и хвостом. Наиболее удачно смог использовать водителя Эрик Бьюэлл, создавший в 1983 году свой RW750, остающийся эталоном мотоциклетной аэродинамики.
В 1996 году я готовил статью для журнала на тему аэродинамики. Я решил применить принципы этой науки на практике, причем отталкиваясь только от теории, поскольку возможности проводить опыты в трубе у меня не было. С помощью Джима Рида и Чарли Мура я смог улучшить аэродинамику Honda CBR600F2 так, что максимальная скорость выросла на 11.3 мили в час. Чтобы добиться того же с помощью тюнинга мотора, мне пришлось бы поднять мощность на 20 лошадиных сил. Что же мы сделали? Всего три вещи. Во-первых, срезали верхнюю часть бака, чтобы водитель мог пригнуться пониже. Во-вторых, сняли нижнюю часть обтекателя. И наконец, сделали хвост как у Buell RW750. Могу себе представить результат, которого можно добиться, если иметь доступ к аэродинамической трубе и достаточно средств.
Сопротивление радиаторов
Радиаторы современного спортбайка - самая большая проблема для инженеров. Если расположить их за передним колесом, то оно будет блокировать значительную часть набегающего потока воздуха, ухудшая охлаждение. Радиаторы придется делать большего размера, увеличивая тем самым сопротивление воздуха.

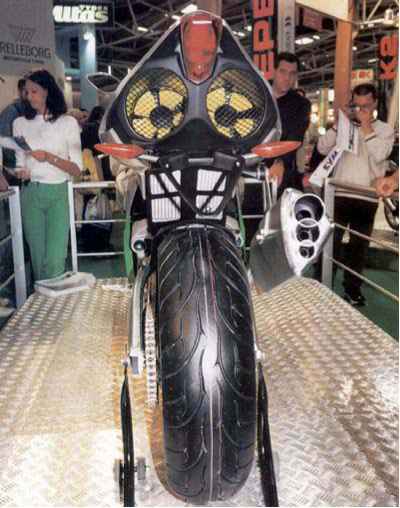

Гоночные автомобили используют сравнительно небольшие радиаторы, при том, что температурный режим гоночного мотора существенно более тяжелый. Эффективность обеспечивается выигрышным положением относительно потока набегающего воздуха. Для мотоцикла лучше всего поместить радиаторы под седло, обеспечив каким-то образом доступ к ним воздуха. Некоторые прототипы гоночных мотоциклов используют эту схему, тот же Britten, например. В результате мидель, а значит и сопротивление воздуха, уменьшается.
К сожалению, серийные мотоциклы не используют такую компоновку, если не считать Benelli Tornado. Harley-Davidson поместил радиатор под седло в начале 70-х на своем злополучном проекте Nova, который так и не пошел в серию.
Для радиаторов, распложенных под седлом придется организовывать туннель, чтобы воздух мог проходит сквозь облицовку. Эрик Бьюэлл рекомендует тянуть такой туннель как можно дальше, в идеале до самого хвоста. Тогда зона низкого давления, образующаяся за байком, увеличивает эффективность всей схемы. Самое интересное, что подобная схема расположения радиаторов в туннеле, проходящем через корпус, активно применялась в конструкции самолетов Второй Мировой войны.
Сопротивление водителя
Я понимаю, что у большинства читателей нет ни времени, ни средств для кардинального улучшения аэродинамики их байков. Но если обращать внимание на позу за рулем, улучшений можно добиться бесплатно. Например, новички теряют примерно 7-8 миль в час от скорости на прямой только потому, что не пригибаются.
Чтобы выработать правильную позу, поставьте байк перед большим зеркалом, наденьте полную экипировку и сядьте, как обычно. Посмотрите в зеркало и попытайтесь найти положение, в котором вы занимаете минимальную площадь. Заодно можно понять, какие компоненты требуют улучшения с точки зрения аэродинамики. Например, большее ветровое стекло как правило оказывается полезным.
Комфорт тоже зависит от аэродинамики. Маленький обтекатель или его полное отсутствие приводит к усталости шеи, которая вынуждена держать голову в набегающем потоке. Если же поставить огромное ветровое стекло, то за ним образуется зона разряжения, и шее придется противостоять всасывающему эффекту. На гоночном мотоцикле тоже не стоит пренебрегать комфортом, даже если он немного ухудшает аэродинамику. Отсутствие усталости к концу гонки не менее важно, и суммарный эффект может быть положительным.
ЧАСТЬ 4. НАСТРОЙКА МОТОЦИКЛА
ГЛАВА 18. НАСТРОЙКА ШАССИ
На управляемость мотоцикла влияет не только настройка подвесок, геометрия /шасси тоже играет свою роль. Кастор, вылет, угол наклона маятника - все это 1,влияет на поведение байка. Конструкторы пытаются найти оптимальный баланс (для конкретной модели, пытаясь угодить всем сразу. Однако ваши предпочтения [могут отличаться от среднестатистических довольно существенно, поэтому подгонка геометрии шасси может существенно улучшить поведение байка. Только во время экспериментов не забывайте, что маленькие изменения геометрии сильно меняют поведение байка, так что двигайтесь постепенно, один короткий шаг за один раз.
Если нос байка сделать ниже и/или хвост сделать повыше, то он станет поворачивать быстрее, причем усилие на руле снизится. Другая сторона медали - ухудшение устойчивости. Если же поднять нос и опустить хвост, то устойчивость возрастет, но ухудшится управляемость. Конкретных рекомендаций по каждому случаю не существует, все зависит от ваших предпочтений.
Водители туреров и круизеров ценят в байках устойчивость, те же, кто ездит на спортбайках, предпочитают управляемость. Однако многие туреры только выиграют, если увеличить их управляемость. С другой стороны, кое-каким спортбайкам, вроде Honda CBR900RR 1993-1997 гг. не помешало бы чуть-чуть убавить управляемости, потому что с заводскими настройками они очень нервные.
Распространенное заблуждение - высота шасси регулируется величиной преднатяга. Конечно, преднатяг меняет высоту, но его задача - не изменить геометрию, а учесть вес водителя и оптимизировать настройку подвески.
Изменения
Существует несколько способов изменить высоту шасси независимо от преднатяга. Во-первых, можно поднять трубы в траверсах, что позволит опустить нос. Примерно того же эффекта можно достичь, если опустить зад байка. Для этого придется покупать тюнинговые амортизаторы, потому что стоковые мотоциклы, как правило, не имеют настройки по высоте.
Я часто слышал, как люди жаловались на изменение управляемости мотоцикла после перехода на шины другого производителя. Как правило, причина кроется не в смеси, из которой изготовлены шины, а в размерах. Даже если вы ставите шины размерности, рекомендованной производителем, их реальный размер может немного отличаться в зависимости от производителя. Помимо управляемости, эти отличия на переднем колесе влияют на точность показаний спидометра со всеми вытекающими последствиями, вроде штрафов за скорость.
Если реальный размер новых шин отличается от старых, но в одну сторону, так что отношение диаметров переднего и заднего колес останется тем же, то управляемость изменится не сильно. Единственный способ узнать размер конкретной шины - померить ее обычным портновским метром.
