страница - 19
крепления патрубка карбюратора в подставке сверлятся четыре отверстия и нарезается резьба М 6 Х 1. Для герметизации разъемов цилиндр — подставка — картер следует установить прокладки из паранита 0,5 мм (2 шт.).
Подставка очень удобна, так как она может долго служить и ее можно переставлять на другие цилиндры. Если подставку закрепить к картеру двигателя двумя винтами, то демонтаж цилиндра, смена колец и поршня может производиться без снятия карбюратора и нарушения герметичности соединений патрубка карбюратора с воздушным фильтром, что упрощает и убыстряет ремонт и профилактику двигателя. Увеличение степени сжатия в головке цилиндра следует производить обычным путем, подрезая головку на 2—2,0 мм делая новую сферу и выточку под посадочный буртик цилиндра и головку поршня. Для чугунного цилиндра не рекомендуется повышать степень сжатия выше 15,5. Дальнейшее увеличение степени сжатия не дает ощутимого прибавления мощности, а вот возможность перегрева и поломки двигателя резко возрастает.
Из запальных свечей наиболее подходящими будут А6У, А7, А5У, ПАЛ 14—13. Поршень для К-175.
Для нормальной работы поршня в тяжелых условиях мотокросса предлагается цилиндрическая проточка поршня в зоне поршневых колец по 0,1 мм на сторону и на 3 мм ниже нижнего поршневого кольца. Нижнее поршневое кольцо рекомендуется перенести вверх, для этого необходимо сделать новую канавку над верхним кольцом. Канавка под верхнее поршневое кольцо располагается на 2 мм ниже верхней кромки поршня. Стопор для поршневого кольца нужно установить со стороны впускного окна, так, чтобы он не попадал на продувочные окна. Глубина канавки делается такой, чтобы поршневое кольцо утопало в ней на 0,4 мм. Необходимо осадить заводские стопоры или лучше вынуть их и установить новые в других местах. Подогнать до полного совпадения продувочные каналы на поршне с продувочными каналами в гильзе цилиндра. Закруглить юбку поршня со стороны впускного окна радиусом 5 мм и заполировать это место, а также заполировать головку поршня. Подрезать юбку поршня не нужно (длина ее 72 мм). Зазор поршня в цилиндре (замер по юбке поршня) 0,05—0,06 мм. Меньший зазор делать не рекомендуется из-за опасности заедания поршня в цилиндре. Нижнюю канавку поршневого кольца нужно заглушить, установив со стороны выпускного окна два гужона из алюминия. Обязательно развернуть бронзовую втулку верхней головки шатуна до размера 14,03 мм, чтобы не было заедания в ней поршневого пальца. Установка магнето.
Чтобы обеспечить надежное зажигание и бесперебойную работу двигателя на всех режимах, обязательно установить на двигатель магнето. Простейшим способом установки магнето считается установка магнето без нарушений конструкции двигателя, т. е. не подрезая конуса коленчатого вала и не выпиливая окон в картере двигателя. Для этого изготовляется специальная шайба - подставка для крепления корпуса магнето М27Б и два переходных фланца (рис. 80).

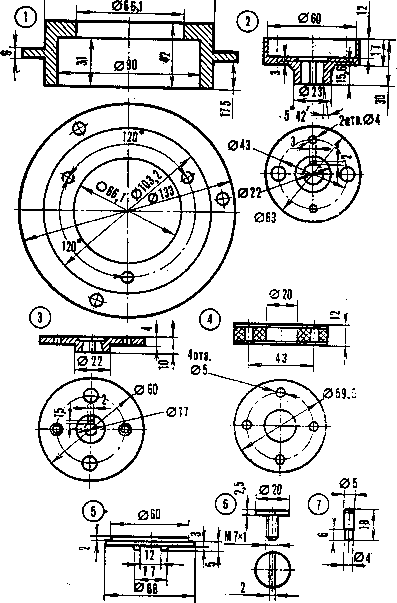

Рис. 80. Детали для установки магнето: 1 —шайба-подставка (Д-16Т, В-95); 2 — фланец коленчатого вала (сталь Ст. 3); 3 — фланец вала магнето (сталь Ст. 3); 4 — соединительная муфта (резина); 5—крышка (Д-16Т); 6—болт (сталь Ст. 3); 7 — штырь (сталь Ст. 3). Конусные отверстия в дет. 2 и 3 подгоняются по валам
Передача вращения осуществляется через соединительную резиновую муфту в обойме. Якорь магнето вращается на собственных подшипниках, что обеспечивает постоянный разрыв на контактах прерывателя. Якорь переделывают согласно рис. 81.

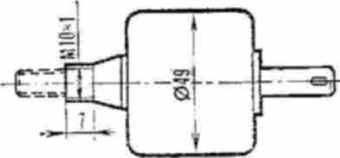

Ptic, Л/. Переделка якоря UHrHCtO. t Пунктиром показана удаляемая чисть
Предлагаемая конструкция установки магнето может быть использована на всех выпусках спортивно-серийных ковровцев (125, 175, 250), минских мотоциклах М-104. М-101, М-105, М-107 и др., а также на мотоциклах Ижевского завода всех выпусков, на которых ранее был установлен генератор переменного тока. Установка карбюратора на К-175СК. Практика выступлений в мотокроссах показала, что наиболее благоприятная работа двигателя К-175 см на всех режимах достигнута при установке карбюратора с диаметром диффузора, равным 28—30 мм. В отдельных случаях хорошо работали карбюраторы с диаметром диффузора, равным 32 мм. Меньшие размеры карбюраторов используются как исключение.
Отлично зарекомендовали себя карбюраторы Ленинградского карбюраторного завода К-194 с диаметром диффузора 28—32 мм, а также все выпуски карбюраторов чехословацкого производства фирмы И КОВ с диаметром диффузора 30—32 мм и карбюраторов ГДР MZ тех же размеров.
Для установки этих карбюраторов изготовляются специальные патрубки и фланцы для их крепления. Можно использовать часть стандартного впускного патрубка, подогнав к нему фланец крепления нового карбюратора (рис. 82). Для большей гарантии после сварки патрубка рекомендуется приварить поперек шва сварки ребро жесткости.
