страница - 83

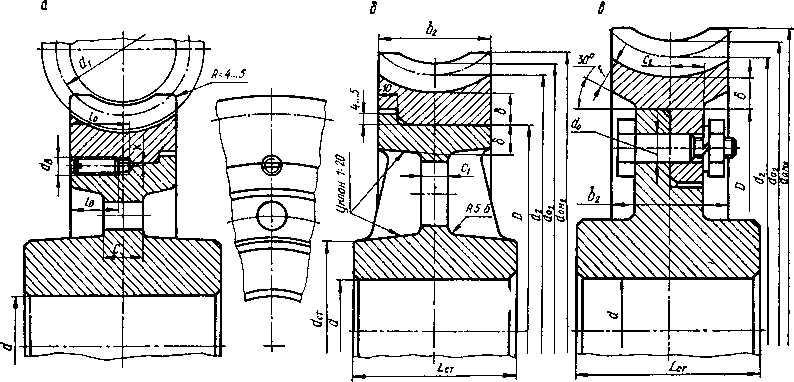

Рис. 12.8 Конструкции составных червячных колес: а% б—венцы напрессованные (центр укреплен ребрами при **ам2>400 мм)— венец привернут; й — диаметр вала; dCT-(l,6...1,8)d; LCT»<t,2...1,8)d; с-0,36; 6-2mt но не менее 10 мм; <*в~(1,2..Л,5)/п; /в~0.3&; /о»/в +0,25<*в; х-2...3 мм; с,«0,2Ь2. но не менее 10 мм;

Са-0,256!; f-»lf7m; d0 — определяют расчетом

to


сутствия смещения бронзового венца относительно чугунного центра устанавливают на стыке фиксирующие винты (рис. 12.7 и 12.8, а). Это смещение может произойти во время работы редуктора из-за

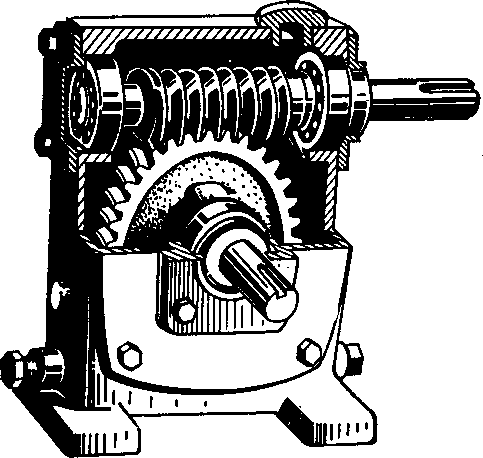

Рис. 12.9. Червячный редуктор с цельнолитым колесом

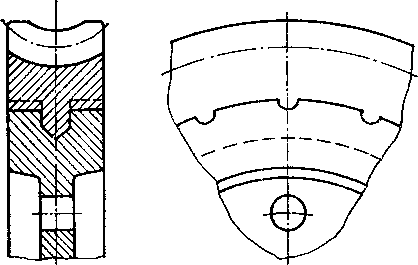

Рис. 12.10. Биметаллическое червячное колесо

того, что при нагреве уменьшается натяг, так как коэффициент линейного расширения бронзы (венец) больше, чем чугуна (центр).

Центры червячных колес при daM2>400 мм отливают с ребрами (рис. 12.8, б).

Червячное колесо с привернутым венцом (болты поставлены в


отверстия из-под развертки) показано на рис. 12.8, в. Число болтов и их диаметр определяют расчетом на срез, принимая [тСр]~0,2ат.

Червячные колеса небольших диаметров изготовляют цельнолитыми (рис. 12.9), при серийном производстве — биметаллической конструкции (рис. 12.10): бронзовый венец отливают центробежным способом в форме, в которую вставлен чугунный центр. Для предохранения от проворота венца на боковых поверхностях чугунного центра делают углубления, заполняемые металлом венца при отливке. Пластмассовые червячные колеса (рис. 12.11) представ-

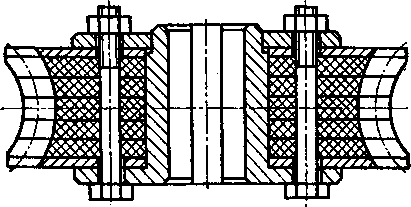

Рис. t2.ll. Червячное колесо из пластмассы со стальной сборной ступицей

ляют собой сборную конструкцию, в которой отдельные пластины склепывают или скрепляют болтами, иногда склеивают. Для предотвращения выкрашивания и откалывания отдельных слоев пластмассы боковые стороны колес защищают стальными дисками толщиной 2...4 мм.

12.12. Справочный материал

Табл. 12.1. Передачи червячные цилиндрические. Модули и коэффициенты диаметра червяка (по ГОСТ 19672—74)

1. Стандарт не распространяется на передачи специального назначения и специальной конструкции (делительные передачи станков и др.).

2 Модули т определяются в осевом сечении червяка и должны соответствовать указанным, мм: 1-й ряд: 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 2-й ряд: 1,5; 3; 3,5; 6; 7,9; 12; 14 (1-й ряд следует предпочитать 2-му).

3. Коэффициенты диаметра червяка q должны соответствовать указанным: 1-й ряд: 8; 10; 12,5; 16; 20; 25; 2-й ряд: 7,1; 9; 11,2; 14; 18; 22,4 (1-й ряд следует предпочитать 2-му; допускаются коэффициенты диаметра червяка 7,5 и 12).

Табл. 12.2. Рекомендуемые значения zt и г2 в зависимости от и для нестандарт-

ных червячных передач

и

7...8

9...13

14...27

28...40

40 и более

Ч

4

3...4

2 • • • 3

1...2

1

г2

28...32

27...52

28...31

28...80

40 и более
