страница - 86

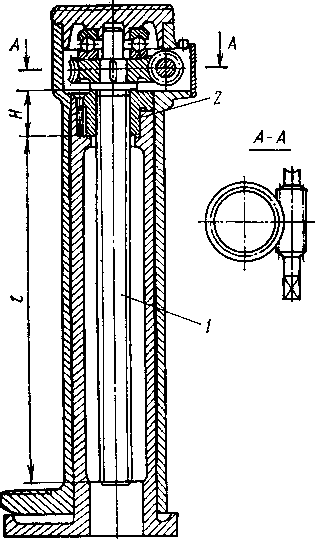

Рис. 13.1. Ручной домкрат с червячной передачей к винту

Рис. 13.2. Кинематическая схема винтового подъемника с электромеханическим приводом

13.2. Кинематический и силовой расчеты

Угловая скорость со (рад/с) и частота вращения п (мин-1) вращающегося звена связаны со скоростью v (мм/с) звена, движущегося поступательно, зависимостями:

& = 2nv/(Pnp); л = 60и/(Р/гр),(13.1)

где Р шаг резьбы, мм; nv — число заходов резьбы.

В случае преобразования вращательного движения в поступательное вращающий момент (Н-мм) на ведущем звене

T=Fa(d2/2)tg( + 9),(13.2)

где Fa — осевая сила; d2 — средний диаметр резьбы; \J) — угол подъема винтовой линии по среднему диаметру резьбы; р — угол трения в винтовой паре (см. табл. 13.1).

В случае преобразования поступательного движения во вращательное движущая осевая сила (Н) при заданном вращающем моменте

Fa=*2T/[d2tg№-p)l(13.3)

Значения КПД передачи винт—гайка определяются по формулам:


когда вращательное движение преобразуется в поступательное,

ilB-n = tgtp.(p/tg(ip + p),(13.4)

где ф — коэффициент, учитывающий потери мощности на трение в опорах и в передаче из-за неточности нарезания резьбы (ф = 0,8... 0,95);

когда поступательное движение преобразуется во вращательное,

гп-в = *£(я>-р) -ф/tg -ф.(13.5)

Как видно из формулы (13.5), передача может работать, когда я)>р. В выполненных конструкциях -ф2р.

Самотормозящие передачи винт — гайка с трением скольжения (ф<р) имеют г]в-п = 0,2...0,35, у несамотормозящих (г?2р) т)в-п = = 0,5...0,7.

В случае преобразования поступательного движения во вращательное г]п-в = 0,5...0,7.

Передачи винт — гайка с трением качения не имеют свойства самоторможения, их КПД равен 0,8...0,95.

13.3. Передача винт—гайка с трением скольжения

Профили резьбы. В передачах винт — гайка с трением скольжения применяют обычно трапецеидальную резьбу [ГОСТ 9484—81 и ГОСТ 24793—81 (СТ СЭВ 185—79)], в случае, когда направление осевой силы постоянно, может быть применена упорная резьба (ГОСТ 10177—82 и ГОСТ 13535—68). Профили этих резьб приведены на рис. 13.3, параметры — в табл. 13.2...13.5.

Материалы винта и гайки. Для уменьшения потерь мощности на трение в винтовой паре винты делают из сталей 45, 50 или А45 и А50 (нормализованные или улучшенные) и из сталей У10, 65Г, 40Х, 40ХГ, подвергаемых объемной или поверхностной закалке, из сталей 38Х2МЮА, 18ХГТ и 40ХФА, подвергаемых азотированию. Гайки—из бронз БрА9Мц2Л, БрА9ЖЗЛ, БрА10ЖЗМц2, из латуней ЛЦ23А6ЖЗМц2, ЛЦ38Мц2С2 или антифрикционных чугунов АЧС-1...АЧС-6, АЧК-1, АЧК-2, АЧВ-1, АЧВ-2. Углы и коэффициенты трения приведены в табл. 13.1.

Расчет передачи. Основной размер передачи — средний диаметр резьбы (d2, мм), определяющий другие размеры, находят по критерию ее работоспособности — среднему давлению между рабочими поверхностями резьбы винта и гайки:

d2>V 2FJ(ny[p)) ,(13.6)

где Fa — осевая сила, действующая на винтовую пару, Н; 7 — коэффициент высоты головки гайки (y=HT/d2, Нт — высота головки гайки): y= 1,2...2,5 для целых гаек и 7 = 2,5...3,5 для разъемных; [р\ — допускаемое давление (значения [р] см. в табл. 13.6).

По вычисленному значению d2 выбирают ближайшее большее значение по ГОСТу (см. табл. 13.2...13.5) и по нему — остальные

я*

259

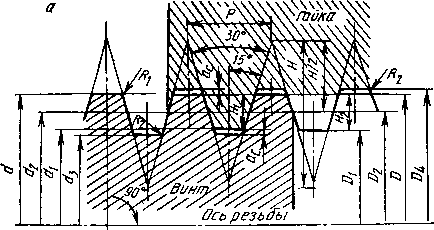

Рис. 13.3. Профили резьб, применяемых в передачах

винт — гайка: а — трапецеидальная; 6 — упорная; в — упорная усиленная

параметры резьбы. Если по техническому заданию требуется обеспечить самоторможение, надо выбирать однозаходную резьбу.

Тело винта проверяют на прочность в зависимости от вида на-гружения. Сжатые винты проверяют на устойчивость, сравнивая действительный коэффициент запаса устойчивости пу с допускаемым [%]4:

Пу = Fa Kp/Fa [%].(13.7)
