направлять так, чтобы она увеличивала деформации и напряжения от окружной силы — в данном случае от 734.
Конические зубчатые передачи. Для определения нагрузок на валы передач коническими зубчатыми колесами необходимо опре-

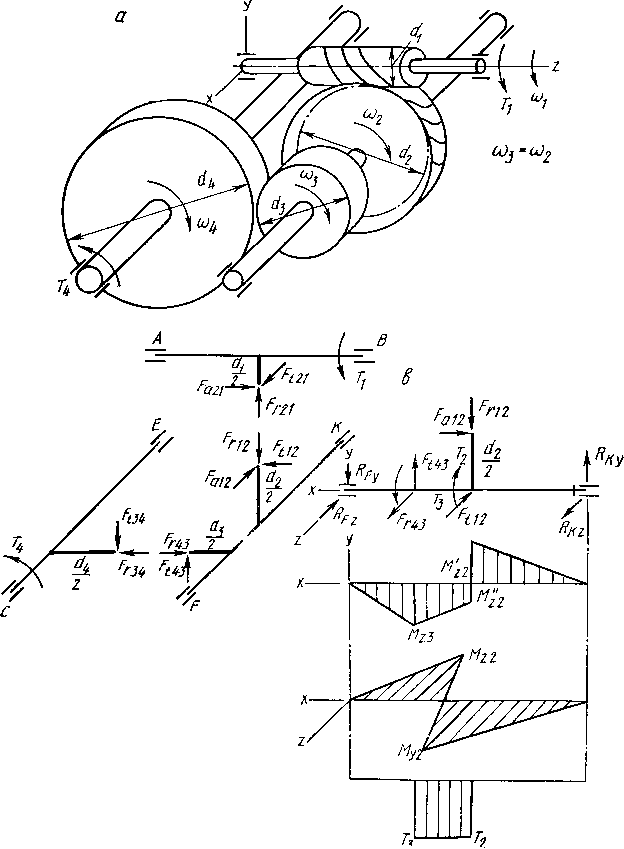

Рис. 14.11. Червячно-зубчатая передача со второй цилиндрической прямозубой
ступенью:
а — схема передачи; б — усилия в зацеплениях; в — схема нагружения промежуточного вала, эпюры изгибающих моментов в двух взааимно перпендикулярных плоскостях и эпюра
крутящих моментов

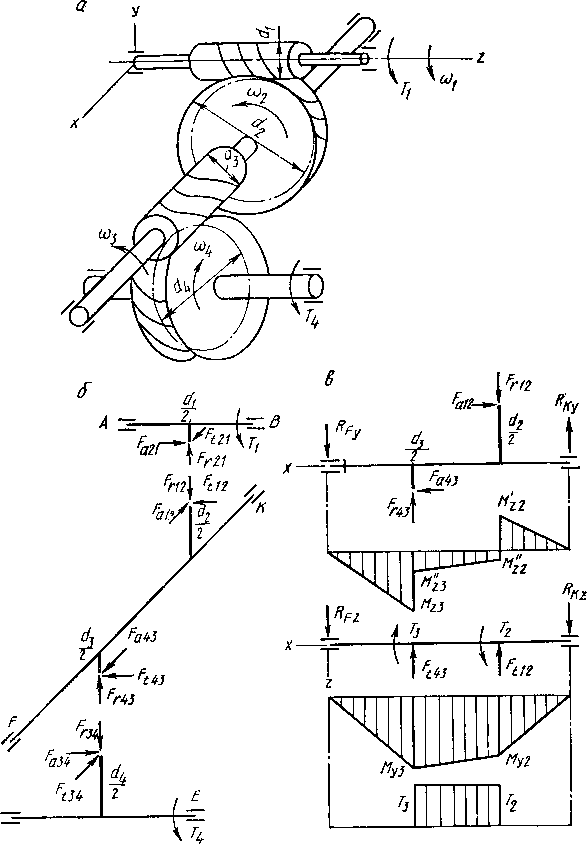

Рис. 14.12. Двухступенчатая червячная передача:
а — схема передачи; б — усилия в зацеплениях; в — схемы нагружения промежуточного вала в двух взаимно перпендикулярных плоскостях, эпюры изгибающих моментов в этик
плоскостях и эпюра вращающих моментов
делить силы, действующие в зацеплении, по следующим формулам: окружные
Ft2i = 2Tl/dl, Fti2 = 2T2fd2;
радиальные
Fr2i = Ft2\tg a-cos 61,Fri2 = Fn2tg a-cos б2;
осевые
Fa2\ = Fmtga-sm6i,Fa\2=Fn2ig а-sin б2,
где бь 62 — половины углов при вершинах делительных конусов шестерни и колеса (обычно 61-f 62=90°).
Радиальная сила на шестерне равна осевой силе на колесе — Fr2\ = Fa\2* а осевая сила на шестерне равна радиальной силе на колесе— Fa2l = Fr\2. Окружные силы Fm = Fti2.
В конической прямозубой передаче осевые силы направлены всегда от вершин к основаниям конусов. В конических передачах с косыми и круговыми зубьями направления осевой и радиальной сил зависят от направления наклона зубьев и от направления вращения колес.
На рис. 14.6 плоскость х—z является горизонтальной для шестерни и для колеса; плоскость у—х — вертикальной для шестерни и плоскость х—у — вертикальной для колеса. Внешняя сила 5 на ведомом валу направлена так, что она увеличивает деформации и напряжения от окружной силы Ft\2. На рис. 14.7 внешняя сила 5 на ведущем валу направлена так, что под ее действием увеличиваются деформации и напряжения от окружной силы Ft2x.
В коническо-цилиндрической двухпоточной передаче (см. рис. 14.8) вторые ступени имеют разные передаточные числа при одинаковых межосевых расстояниях.
Червячные передачи. Для определения нагрузок на валы червячной передачи определяют силы, действующие в зацеплении червяка с колесом: окружные
Fm = 2Tddu FlX2 = 2T2ld2;
радиальные
Fr2\ = Fri2Fn2\ga\
осевые
Fa2\ = Fi\2\ Fa\2 = Ft2\,
где du d2 — делительные диаметры червяка и червячного колеса (в некорригированных передачах делительные и начальные диаметры равны); a—профильный угол в осевом сечении червяка: a = 20°. Трением в червячной передаче пренебрегать не следует. Поэтому
Т2 = Тхигь
где и — передаточное число: и = (зц/(а2 = П1/п2; г\ — КПД передачи: tj~0,7...0,85.
На рис. 14.9 плоскость х—z является горизонтальной для червяка и колеса; плоскость у—z—вертикальной для червяка и плоскость х—у — вертикальной для колеса.
